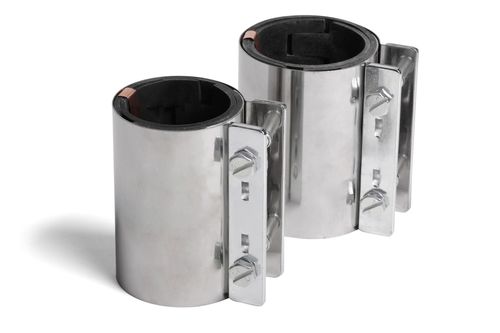

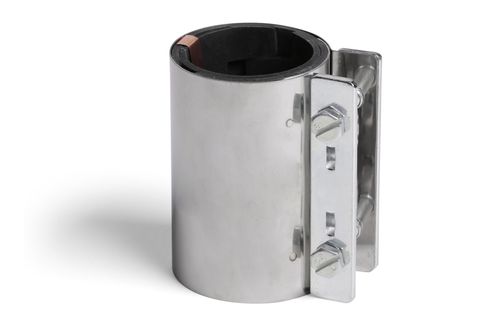

Standardowe złącze rurowe (wersja lekka)
Fakty
Materiał: stal nierdzewna 1.4510 / 1.4016
Lekka konstrukcja do transportu próżniowego
Do łączenia rur ze stali nierdzewnej
Wideo produktu
Stal nierdzewna | 100 mm - 2 śruby M8
Nr artykułu.
Ø [mm]
Połączenie
maks. temp.
RV1S-0380-0380-100-SW
38,0
Metal / Metal
80 °C
RV1S-0400-0400-100-SW
40,0
Metal / Metal
80 °C
RV1S-0450-0450-100-SW
45,0
Metal / Metal
80 °C
RV1S-0500-0500-100-SW
50,0
Metal / Metal
80 °C
RV1S-0540-0540-100-SW
54,0
Metal / Metal
80 °C
RV1S-0603-0603-100-SW
60,3
Metal / Metal
80 °C
RV1S-0650-0650-100-SW
65,0
Metal / Metal
80 °C
RV1S-0761-0761-100-SW
76,1
Metal / Metal
80 °C
RV1S-0800-0800-100-SW
80,0
Metal / Metal
80 °C
RV1S-0840-0840-100-SW
84,0
Metal / Metal
80 °C
RV1S-0889-0889-100-SW
88,9
Metal / Metal
80 °C
RV1S-1016-1016-100-SW
101,6
Metal / Metal
80 °C
RV1S-1040-1040-100-SW
104,0
Metal / Metal
80 °C
RV1S-1080-1080-100-SW
108,0
Metal / Metal
80 °C
RV1S-1100-1100-100-SW
110,0
Metal / Metal
80 °C
RV1S-1143-1143-100-SW
114,3
Metal / Metal
80 °C
Standardowe złącze rurowe (wersja lekka)
Fakty
Materiał: stal nierdzewna 1.4510 / 1.4016
Lekka konstrukcja do transportu próżniowego
Do łączenia rur szklanych i ze stali nierdzewnej
Stal nierdzewna | 100 mm - 2 śruby M8
Nr artykułu.
Ø [mm]
Połączenie
maks. temp.
RV1G-0470-0400-100-SBR
47,0 / 40,0
Szkło / metal
80 °C
RV1G-0470-0470-100-SBR
47,0 / 47,0
Metal / Metal
80 °C
RV1G-0483-0450-100-SBR
48,3 / 45,0
Szkło / metal
80 °C
RV1G-0483-0483-100-SBR
48,3 / 48,3
Metal / Metal
80 °C
RV1G-0540-0500-100-SBR
54,0 / 50,0
Szkło / metal
80 °C
RV1G-0540-0540-100-SBR
54,0 / 54,0
Metal / Metal
80 °C
RV1G-0560-0500-100-SBR
56,0 / 50,0
Szkło / metal
80 °C
RV1G-0560-0560-100-SBR
56,0 / 56,0
Metal / Metal
80 °C
RV1G-0650-0603-100-SBR
65,0 / 60,3
Szkło / metal
80 °C
RV1G-0650-0650-100-SBR
65,0 / 65,0
Metal / Metal
80 °C
RV1G-0660-0603-100-SBR
66,0 / 60,3
Szkło / metal
80 °C
RV1G-0660-0660-100-SBR
66,0 / 66,0
Metal / Metal
80 °C
RV1G-0800-0761-100-SBR
80,0 / 76,1
Szkło / metal
80 °C
RV1G-0800-0800-100-SBR
80,0 / 80,0
Metal / Metal
80 °C
OPIS PRODUKTU
Złącza rurowe firmy Michel Tube to wszystkie połączenia zaciskowe z wkładkami uszczelniającymi, które są stosowane w sektorze próżniowym lub w transporcie próżniowym.
Jest to najpopularniejszy typ połączenia w przemyśle tworzyw sztucznych. Podczas montażu dwa czyste i pozbawione zadziorów końce rur są wkładane do połowy w złącze rurowe. Dwie śruby są dokręcane naprzemiennie, a płaska uszczelka uszczelnia. Ładunek elektryczny jest odprowadzany przez taśmę uziemiającą.
GALERIA ZDJĘĆ

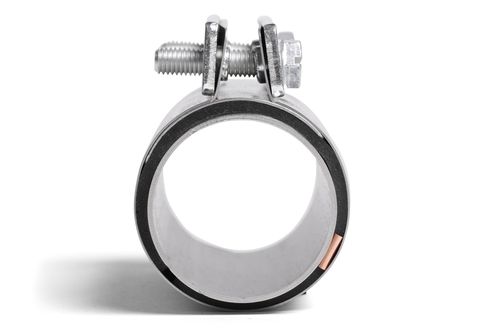

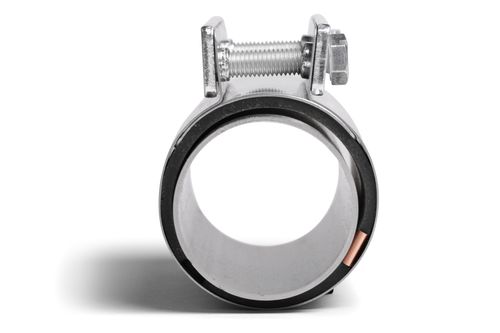

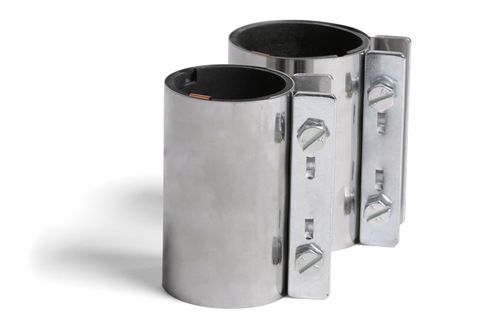

Standardowe złącze rurowe do szkła i stali nierdzewnej
Do łączenia rur szklanych i ze stali nierdzewnej
Okrągła rura ze stali nierdzewnej
Materiał: stal nierdzewna 1.4301
Długość: 6000 mm
Wygładzony szew wewnętrzny
Dane techniczne
Materiał:
Stal nierdzewna 1.4301
Standardowa długość:
6000 mm
Średnica:
38 - 168,3 mm
Grubość ścianki:
1,5 mm, 2 mm i 3 mm
Numery pozycji
Ø zewnętrzna
Promień 100 / 120 / 150 mm
Promień 250 mm
Promień 500 mm
Promień 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
